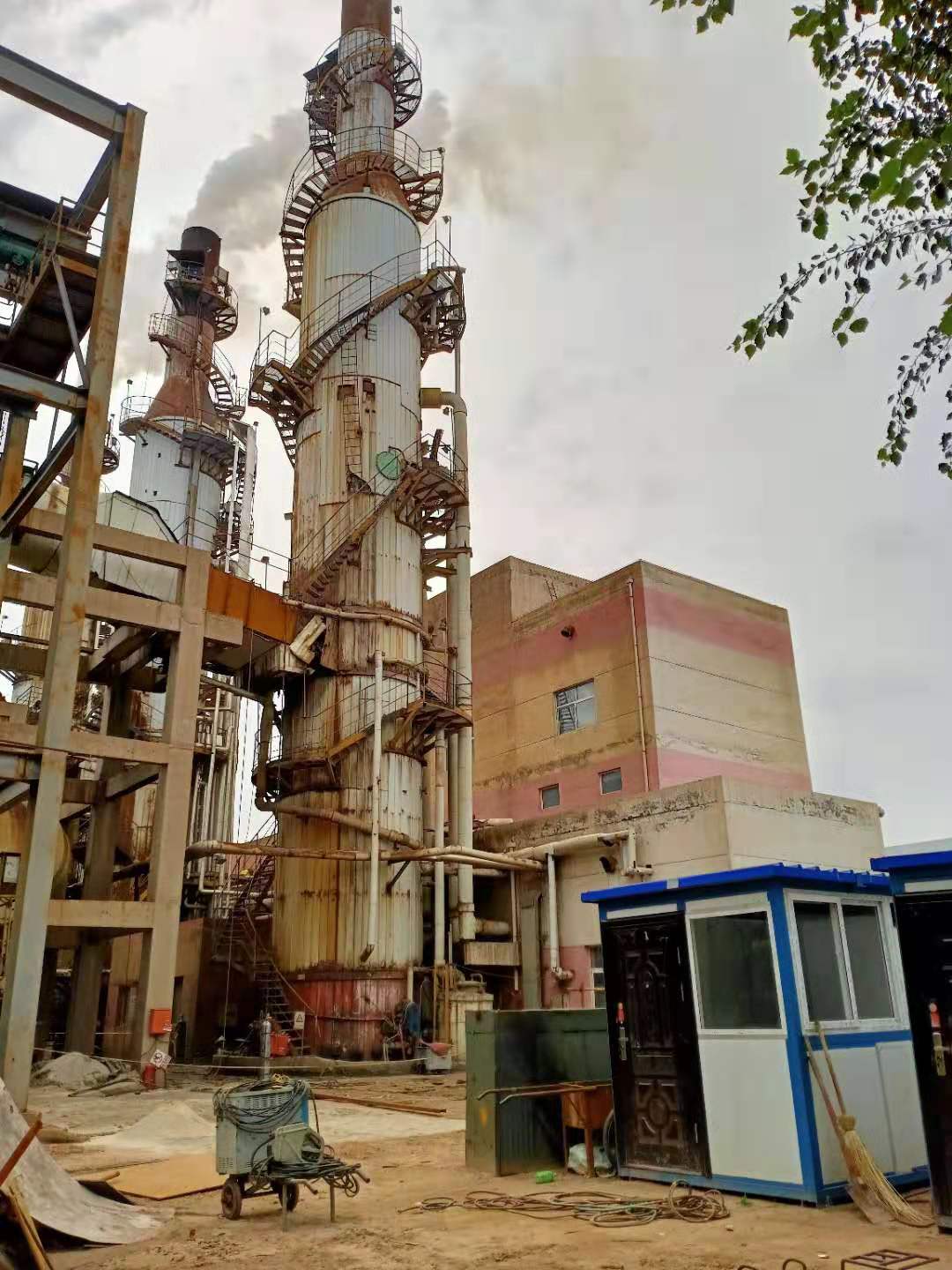

脫硫塔防腐施工注意要點(diǎn)細(xì)節(jié)，提高脫硫塔防腐質(zhì)量，具體注意事項(xiàng)如下：

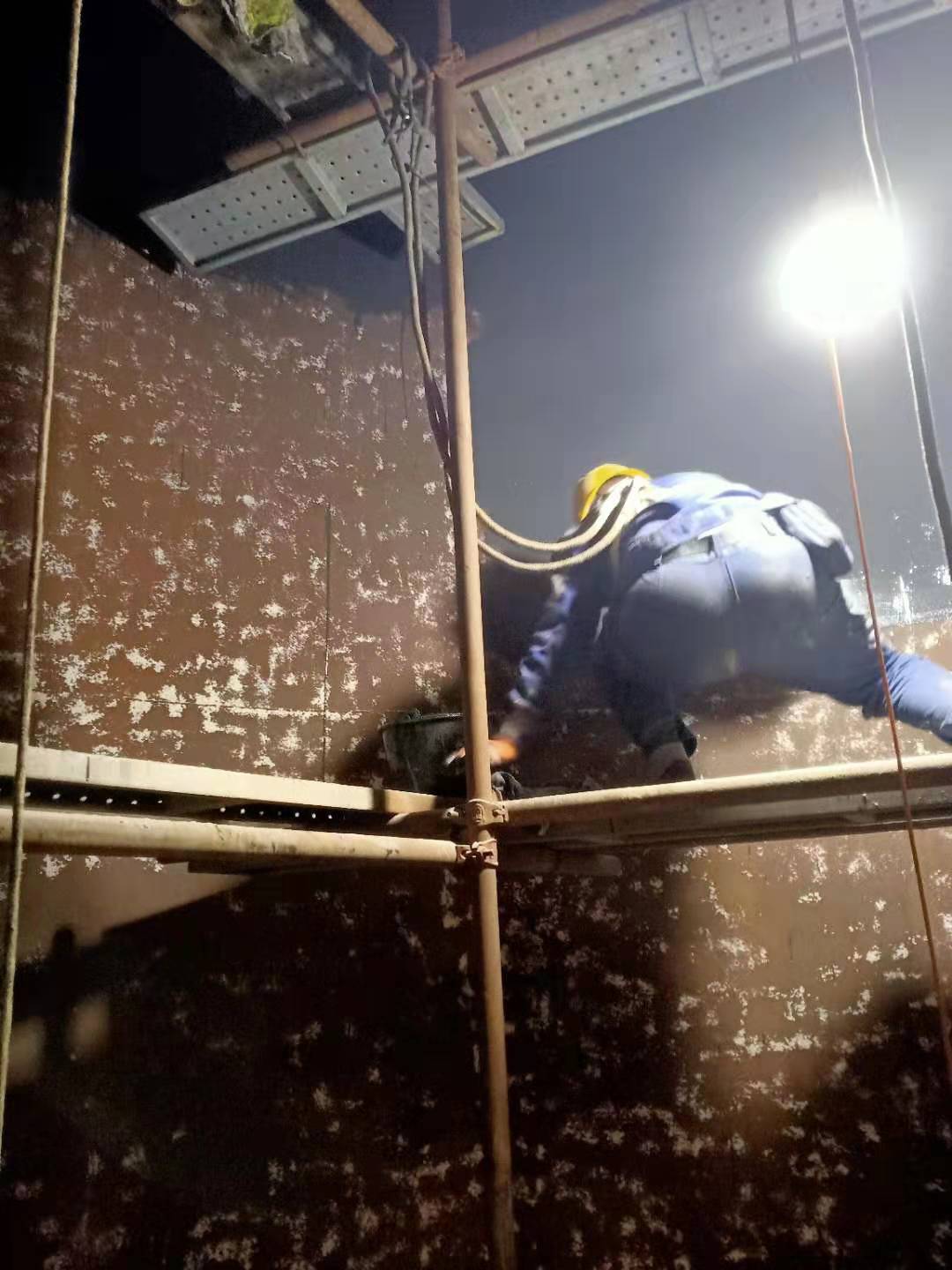

a.脫硫塔噴砂處理后的部分容易生銹，必須在打磨當(dāng)日進(jìn)行底涂施工；

b.調(diào)節(jié)添加固化劑及促進(jìn)劑的使用量，使固化時(shí)間達(dá)到30~40min；為使底涂在次日施工前固化，不要讓其凝膠時(shí)間過(guò)長(zhǎng)；

c.根據(jù)脫硫塔防腐涂料的溫度調(diào)節(jié)固化劑及促進(jìn)劑的用量；

d.根據(jù)基材狀態(tài)調(diào)節(jié)涂布量，一般為120～150g/m2，一次調(diào)節(jié)20min的使用量；

e.使用前顏料會(huì)有沉淀現(xiàn)象，在進(jìn)行小桶分裝前必須振蕩攪拌操作，使用前涂料罐最好倒置；

f.低溫條件下使用促進(jìn)劑時(shí)，先加入促進(jìn)劑攪拌均勻后再加入固化劑攪拌；

g.脫硫塔防腐涂料攪拌后取少量涂料在燒杯中確認(rèn)固化時(shí)間，測(cè)定兩個(gè)樣品，通過(guò)視覺(jué)來(lái)判斷添加量；

h.清洗溶劑（丙酮）混入到涂料中會(huì)導(dǎo)致固化不良現(xiàn)象的出現(xiàn)，涂裝用容器避免和溶劑接觸；

i.如果擔(dān)心涂料固化時(shí)間過(guò)快，不要在舊的原料中添加新的原料；

j.容器每使用三回后清洗一次，清除容器底部和容器壁粘的硬化物，以免混入到涂料中；

k.涂料堆積部分可以用刷子和輥?zhàn)舆M(jìn)行平整處理；

l.為防止由于震動(dòng)導(dǎo)致頂部鐵銹落下，在施工過(guò)程中頂部禁止站人；

m.一般基材處理和底涂全部結(jié)束后進(jìn)行排砂和清掃工作；

n.突起部分、邊緣以及底涂中去除異物導(dǎo)致涂層破壞部分采用局部修補(bǔ)的方法進(jìn)行修補(bǔ)；

o.連接處首先用中涂材料涂布，涂層大小一般以連接線為中心兩邊各50mm，共100mm；

p.底涂結(jié)束20天以上需要使用苯乙烯擦拭底涂表面；

q.涂布量為刷子500g/m2；

r.一罐（20kg）可以涂布400m2，從作業(yè)時(shí)間考慮施工時(shí)分成小包裝作業(yè)；

s.分裝小容器之前為防止玻璃鱗片沉淀需要攪拌均勻；

t.施工時(shí)間控制在60min左右；

u.使用刷子施工時(shí)涂料堆積現(xiàn)象比較多，用刷子進(jìn)行平整處理，若不處理涂料堆積部分，則會(huì)嚴(yán)重影響外觀；

v.可施工時(shí)間 滾涂40~60min；噴涂60~90min；

w.促進(jìn)劑添加場(chǎng)合注意事項(xiàng)類同于底涂；

x.取少量調(diào)配好的涂料在小燒杯中測(cè)定固化時(shí)間，通過(guò)目視確定調(diào)配量；

y.涂布量（膜厚）的檢查，可以通過(guò)膜厚計(jì)和一定面積使用量的計(jì)算兩種方法一起來(lái)進(jìn)行；

z.涂布量和膜厚，400g/m2時(shí)厚250～300μm，500g/m2時(shí)厚300～350μm；

aa.底涂鐵紅色、中涂白色的場(chǎng)合為隱去底涂的紅色，一般采用400g/m2；

ab.由于只使用膜厚計(jì)管理施工比較困難，可以計(jì)算每罐涂料理論涂裝面積，施工兩三桶后再次確認(rèn)的方法來(lái)指導(dǎo)施工；

ac.噴涂涂裝場(chǎng)合由于是連續(xù)作業(yè)，因此可以通過(guò)上述第二種方法來(lái)檢查膜厚；

ad.保證施工現(xiàn)場(chǎng)的照明，可以很好地判斷和掌握涂膜過(guò)程；

ae.脫硫塔防腐施工現(xiàn)場(chǎng)的涂料、施工用容器應(yīng)該放置在陰涼場(chǎng)所避免陽(yáng)光直射，同時(shí)避免受到強(qiáng)風(fēng)和雨水的影響；

af.夏季施工時(shí)苯乙烯的氣味會(huì)招引蚊蟲(chóng)，這些蚊蟲(chóng)會(huì)粘到未固化的涂膜表面，影響涂層的性能和外觀，因此必須作好防蚊蟲(chóng)保護(hù)措施；

ag.中涂施工完成后剩余的涂料不要用在頂涂中；

ah.揮發(fā)出來(lái)的苯乙烯停留在涂層的表面會(huì)影響涂層的固化，因此即使施工結(jié)束后現(xiàn)場(chǎng)的換氣還是必須要進(jìn)行的工作；

ai.中涂膜厚和外觀的檢查如果由于整個(gè)工程的配合需要，也可以推后檢查；

aj.膜厚的檢查必須在光線充足的條件下進(jìn)行，當(dāng)檢查出膜厚達(dá)不到要求的地方時(shí)，做上標(biāo)記在頂涂時(shí)進(jìn)行修正；

ak.外觀檢查（去除涂層中異物）結(jié)束，為了涂層外觀平整和減少針孔的需要，可以對(duì)涂層進(jìn)行簡(jiǎn)單的修補(bǔ)作業(yè)；

al.涂料的固化配合、涂布量基本同中涂相同；

am.頂涂的施工是一個(gè)調(diào)整涂層膜厚的過(guò)程；

an.涂料硬化后體積收縮率達(dá)到30%，干膜厚度μm數(shù)約為涂布量g數(shù)的一半即400g/m2對(duì)應(yīng)200μm；

ao.外觀（目視）檢查要求沒(méi)有漏涂、明顯流掛、斑點(diǎn)、大氣泡、異物等不良現(xiàn)象；

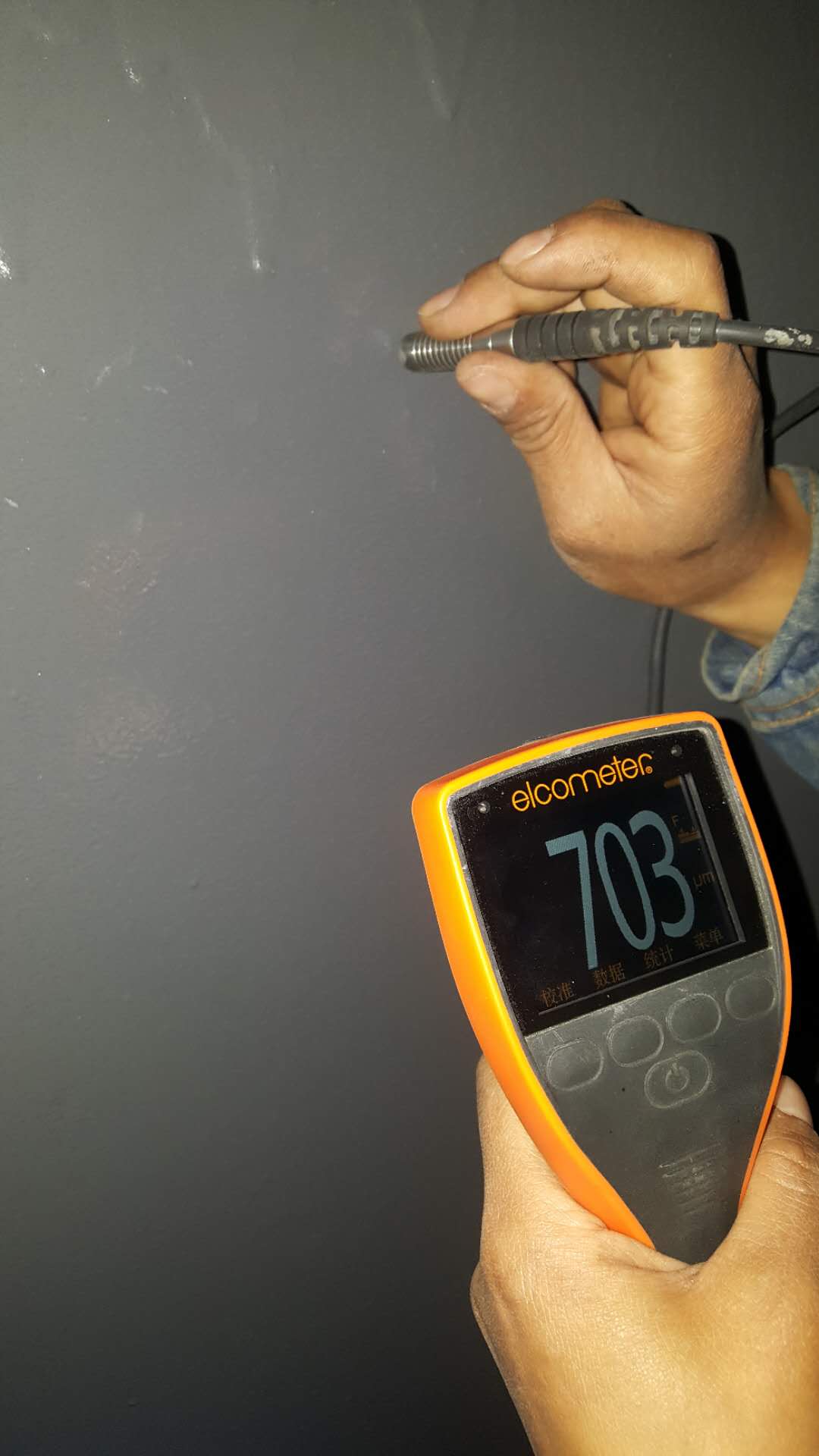

ap.膜厚測(cè)定（電磁式或磁鐵式）達(dá)最低規(guī)定值以上；

aq.針孔（針孔測(cè)試儀）檢查要求無(wú)針孔，測(cè)試電壓隨著涂層厚度每增加25μ而增加100V；

ar.脫硫塔防腐涂裝不良部分的修補(bǔ)可以用刷子、瓦刀進(jìn)行；

as.頂涂結(jié)束1~2d內(nèi)可以在表面進(jìn)行涂布施工，3d以后才可以對(duì)表面進(jìn)行打磨；

at.除一般報(bào)告事項(xiàng)以外，可以寫(xiě)入施工者的意見(jiàn)以及一些施工過(guò)程中的改進(jìn)措施；

au.完成客戶在施工前要求填寫(xiě)的報(bào)告書(shū)。
